多模态 RAG 是一种先进的 RAG 架构，它扩展了传统 RAG 仅处理文本的能力，使其能够理解和处理包含文本、图片、表格、公式等多种数据类型（即“多模态”）的文档。在处理复杂的 PDF 文档时，传统方法往往会丢失图片中的关键信息。多模态 RAG 通过结合多模态大模型和精细化的内容提取，确保在问答或信息检索时，AI 能够检索到文档中的所有相关内容，无论是文本还是图片，从而提供更准确、更全面的答案。
多模态RAG实现原理
在实际开发中，我们的PDF文档经常会包含纯文本、图片、表格等信息。传统 RAG 对于图片、复杂表格或公式无法直接处理非文本信息。当图片中包含关键数据图表、流程图或重要的文字截图时，传统流程会直接跳过或忽略这部分内容，导致在问答或信息提取时，系统检索不到文档中的全部关键知识，最终生成不完整的答案。
而首先我们要做的就是如何处理多模态文档，核心就在于如何识别文档中的图片，并保持图文内容的原始阅读顺序，其主要流程如下：
1. 内容提取与定位：利用 PDFBox，逐页对 PDF 进行处理。代码同时提取页面的 文本元素 和 图片元素，并记录它们在页面上的精确坐标。
2. 多模态识别与描述：对于提取出的每个图片，代码将其转换为 Base64 格式，并调用多模态大模型 API。多模态模型的任务就是识别图片中的文字、图表、公式，并生成详细的纯文本描述。
3. 内容元素排序与整合：将提取出的文本片段和图片描述（此时已是文本形式）汇集成一个列表，并根据它们的原始坐标位置进行精确排序，以还原 PDF 的原始阅读顺序。
4. 结构化输出：最终输出结果是一个统一的文本流。其中，原始文本直接输出，而图片描述则被特殊的
如何调用多模态大模型？
Spring AI提供了和图片、音频相关的模型，比如ImageModel，但是它主要是用来生图的，无法用来做图像识别。所以其实做图像识别，本质上还是生文，即文+图生文 。 可以借助Open AI的 ChatModel用以下方式来实现：
@RequestMapping("/callWithOpenAI")
public String callWithOpenAI() throws URISyntaxException, MalformedURLException {
OpenAiChatOptions options = OpenAiChatOptions.builder().temperature(0.2d).model("qwen3-vl-plus").build();
OpenAiChatModel multimodalChatModel = OpenAiChatModel.builder().openAiApi(OpenAiApi.builder().baseUrl("https://dashscope.aliyuncs.com/compatible-mode/").apiKey(new SimpleApiKey("sk-8ef405c4686e456e91f6698272253126")).build()).defaultOptions(options).build();
List<Media> mediaList = List.of(new Media(MimeTypeUtils.IMAGE_PNG, new URI("https://cdn.nlark.com/yuque/0/2025/png/5378072/1762350625634-664f1db7-e1c9-4daa-ab8e-81b6b7da5a68.png").toURL().toURI()));
var userMessage = UserMessage.builder().text("请非常简要的描述一下你看到的这个图片?").media(mediaList).build();
var response = multimodalChatModel.call(new Prompt(List.of(userMessage)));
return response.getResult().getOutput().getText();
}

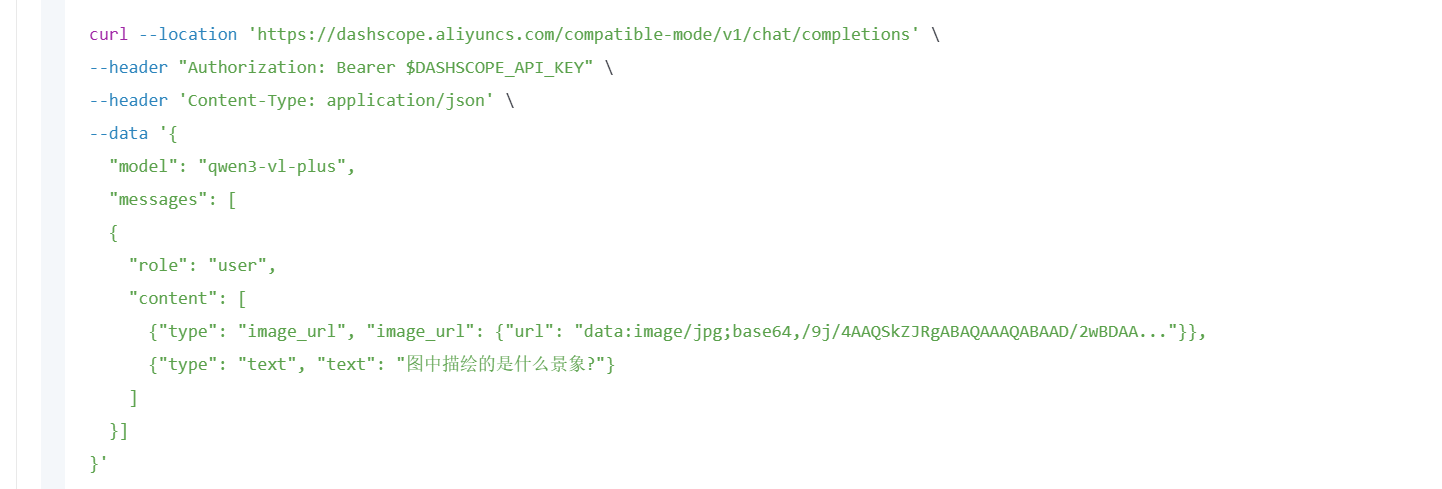

我们首先构建我们的chatmodel，这边直接用new的方式去构建一个chatModel即可。在UserMessage这边需要填写两个参数，一个是提示词，就是你需要对这个图片怎么样去分析，还有就是media表示你真正的图片资源。 本质上Spring AI其实就是构建了如下的一个标准的api方式来请求多模态大模型，换句话说，你甚至都可以使用httpclient来请求也是一样的，只要按照API的要求构建相应的入参即可。
curl --request POST \
--url https://dashscope.aliyuncs.com/compatible-mode/v1/chat/completions \
--header 'Accept: */*' \
--header 'Accept-Encoding: gzip, deflate, br' \
--header 'Authorization: Bearer sk-xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx' \
--header 'Connection: keep-alive' \
--header 'Content-Type: application/json' \
--header 'User-Agent: PostmanRuntime-ApipostRuntime/1.1.0' \
--data '{
"messages": [
{
"role": "user",
"content": [
{
"type": "image_url",
"image_url": {
"url": "https://help-static-aliyun-doc.aliyuncs.com/file-manage-files/zh-CN/20241022/emyrja/dog_and_girl.jpeg"
}
},
{
"type": "text",
"text": "图中描绘的是什么景象?"
}
]
}
],
"model": "qwen3-vl-plus",
"stream": false,
"temperature": 0.4
}'
另外，还可以借助Spring Ai Alibaba提供的DashScopeChatModel来实现，代码可以少写点：
@Autowired
private ChatModel chatModel;
@RequestMapping("/callWithSpringAiAlibaba")
public String callWithSpringAiAlibaba() throws URISyntaxException, MalformedURLException {
List<Media> mediaList = List.of(new Media(MimeTypeUtils.IMAGE_PNG, new URI("https://cdn.nlark.com/yuque/0/2025/png/5378072/1762350625634-664f1db7-e1c9-4daa-ab8e-81b6b7da5a68.png").toURL().toURI()));
var userMessage = UserMessage.builder().text("请详细的描述一下你看到的这个图片?").media(mediaList).build();
return chatModel.call(new Prompt(userMessage, DashScopeChatOptions.builder().withModel("qwen3-vl-plus").withMultiModel(true).build())).getResult().getOutput().getText();
}
这里有个坑需要注意，使用这个chatModel的时候，必须要增加参数withMultiModel(true) ，否则会报错，详见官方文档：https://help.aliyun.com/zh/model-studio/error-code#error-url
如何处理文档？
对于PDF文档，这边选择使用了 Apache PDFBox 工具，它可以方便的从文档中提取出文本和图片。
文档加载与初始化
- 首先通过 PDDocument.load(pdfFile) 加载 PDF 文档，获取总页数后逐页处理。每一页会分别提取文本和图片内容，并按原始排版顺序整合。
文本提取与定位
- 对每组文本，计算其在页面中的坐标（x0, y0, x1, y1）。
- 提取的文本内容会被封装存储，并保留位置信息。
图片提取与内容识别
- 从 PDF 页面资源（PDResources）中遍历 XObject，筛选出 PDImageXObject 类型的图片对象。
- 获取图片位置，并转换为与文本统一的坐标体系。
- 将图片调用多模态模型能力，获取图片内容的文本描述。
- 图片描述被封装存储，同样保留位置信息。
内容排序与原位整合
- 按坐标合并当前页的所有文本和图片，确保与原始文档排版顺序一致。
- 遍历排序后的元素，文本直接拼接，图片则用
<dependency>
<groupId>org.apache.pdfbox</groupId>
<artifactId>pdfbox</artifactId>
<version>3.0.5</version>
</dependency>
下面我们看下具体的代码实现逻辑（完整代码在PdfMultiModalProcessor中）：
/**
* 处理PDF文件，提取其中的文字和图片内容
*
* @param pdfFile PDF文件对象
* @return 按照阅读顺序整合后的文本内容（包含图片的文本描述）
* @throws Exception 文件读取或处理过程中的异常
*
* 处理流程：
* 1. 加载PDF文档
* 2. 逐页遍历处理
* 3. 对每一页，使用自定义的UnifiedContentStripper同时提取文字和图片
* 4. 按照坐标位置对提取的内容进行排序
* 5. 按顺序拼接所有内容
*/
public String processPdf(File pdfFile) throws Exception {
try (PDDocument document = Loader.loadPDF(pdfFile)) {
int totalPages = document.getNumberOfPages();
StringBuilder finalText = new StringBuilder();
log.info("开始处理PDF文件: {}, 总页数: {}", pdfFile.getName(), totalPages);
// 逐页处理PDF文档
for (int pageNum = 0; pageNum < totalPages; pageNum++) {
PDPage page = document.getPage(pageNum);
// 获取页面高度，用于坐标系转换（PDF坐标系原点在左下角，需要转换为从上到下的阅读顺序）
float pageHeight = page.getMediaBox().getHeight();
// 创建统一内容提取器，在一个生命周期内同时捕获图片和文字
UnifiedContentStripper stripper = new UnifiedContentStripper(pageHeight);
// 设置只处理当前页（PDFBox页码从1开始）
stripper.setStartPage(pageNum + 1);
stripper.setEndPage(pageNum + 1);
// getText方法会触发内部的processOperator（捕获图片）和writeString（捕获文字）
stripper.getText(document);
// 获取当前页面提取到的所有内容元素（文字和图片）
List<ContentElement> allElements = stripper.getElements();
// 全局排序：按照Y轴坐标从上到下、X轴坐标从左到右排序
// y0是相对于底部的距离，所以e2.y0 - e1.y0的结果是"从上到下"
allElements.sort((e1, e2) -> {
// 如果Y轴坐标差距大于5像素，则认为不在同一行，按Y轴排序（从上到下）
if (Math.abs(e1.getY0() - e2.getY0()) > 5) {
return Integer.compare(e2.getY0(), e1.getY0());
}
// 如果在同一行（Y轴坐标差距小于等于5像素），则按X轴坐标排序（从左到右）
return Integer.compare(e1.getX0(), e2.getX0());
});
// 按照排序后的顺序，将所有内容元素拼接到最终文本中
for (ContentElement element : allElements) {
finalText.append(element.getContent()).append("\n");
}
// 每页处理完后添加一个空行分隔
finalText.append("\n");
}
log.info("PDF处理完成");
// 返回去除首尾空白的最终文本
return finalText.toString().trim();
}
}
首先就是 load 加载文档，然后获取并遍历每一页的内容，然后就是在每一页都抽取出纯文本和图片的部分，最后按照坐标顺序进行融合排序，生成一段纯文本。 我们再来看下 processImage 做了什么工作？其实就是将页中的图片元素获取到，并记录坐标，接着将图片转为png，并调用图片转文字 方法，利用多模态大模型转成图片描述即可。
/**
* 处理单张图片，将图片转换为Base64编码并调用AI进行图片识别
*
* @param image PDFBox的图片对象
* @return 图片的文本描述（通过AI识别得到）
*
* 处理流程：
* 1. 将PDImageXObject转换为BufferedImage
* 2. 将BufferedImage编码为PNG格式的字节数组
* 3. 将字节数组转换为Base64字符串
* 4. 调用AI接口进行图片识别，获取文本描述
* 5. 如果处理失败，返回错误提示
*/
private String processImage(PDImageXObject image) {
try {
// 创建字节数组输出流，用于存储图片数据
ByteArrayOutputStream baos = new ByteArrayOutputStream();
// 将PDF图片对象转换为BufferedImage
BufferedImage bufferedImage = image.getImage();
// 将图片以PNG格式写入输出流
ImageIO.write(bufferedImage, "png", baos);
byte[] imageBytes = baos.toByteArray();
// 将图片字节数组转换为Base64编码字符串
String base64Image = Base64.getEncoder().encodeToString(imageBytes);
// 调用AI接口，将图片转换为文本描述
String description = image2Text(base64Image);
return description;
} catch (Exception e) {
log.error("图片处理异常", e);
// 处理失败时返回错误提示
return "[图片处理错误]";
}
}
public String image2Text(String imageBase64) {
// TODO: 接入真实的AI图片识别服务
return "图片介绍吧啦啦啦";
}
代码的实现关键在于内部类UnifiedContentStripper，它继承了PDFBox的PDFTextStripper：
- 拦截文字：重写writeString方法，捕获文本及其坐标
- 拦截图片：重写processOperator方法，拦截PDF的"Do"指令（图片绘制命令），从CTM变换矩阵中获取图片位置和尺寸
- 统一坐标系：将PDF底部坐标系（原点在左下）转换为阅读坐标系（相对于底部的距离），使文字和图片可以统一排序
先拿我们之前准备的文档，在里面随便放了3张网上的汽车图片：
然后执行下以上代码：
可以看到文档中的图片部分已经替换成我mock的描述内容了。
接着，我们就是需要把前面讲的都串起来，就能实现一个多模块的RAG了。下一章节用一个实际case展开。
